Аппарат высоковольтный испытательный цифровой ПрофКиП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значений напряжения и среднего значения силы постоянного тока отрицательной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
| Параметр | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ | 2...50 |
| Диапазон измерений напряжения постоянного тока отрицательной полярности, кВ | 3...70 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | ±(2,0+0,04·((50/U) -1)) |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока отрицательной полярности, % | ±(2,0+0,04·((70/U) -1)) |
| Диапазон измерений среднеквадратических значений силы переменного тока, мА | 0,1...30 |
| Диапазон измерений силы постоянного тока отрицательной полярности, мА | 0,1...15 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±(2,0+0,1·((30/ I) -1)) |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока отрицательной полярности, % | ±(2,0+0,1·((15/ I) -1)) |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Максимальная полная мощность, потребляемая аппаратом, В‧A, не более | 2100 |
| Максимальная выходная мощность в режиме работы аппарата на переменном токе, Вт, не менее | 1500 |
| Максимальная выходная мощность в режиме работы аппарата на постоянном токе, Вт, не менее | 700 |
| Максимальное время работы аппарата в повторно-кратковременном режиме с перерывами между включениями не менее 20 минут при выходном токе: - 100% от максимального, мин - 75% от максимального, мин - 50% от максимального, мин - 25% от максимального, ч | 3 6 15 3 |
| Габаритные размеры (длина×ширина×высота), мм, не более - блока управления - блока высоковольтного | 420×235×320 370×380×650 |
| Масса, кг, не более - блока управления - блока высоковольтного | 16,5 35,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25ºС, %, не более - атмосферное давление, кПа | -10...+40 80 84...106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 |
| № | Наименование | Количество |

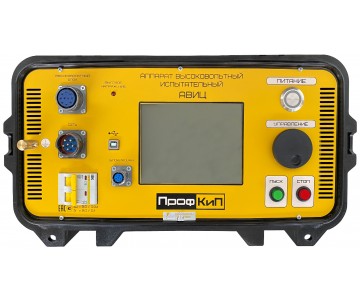

| 1 | Блок управления | 1 |
| 2 | Блок высоковольтный | 1 |
| 3 | Кабель соединительный (4 м) | 1 |
| 4 | Кабель сетевой (4 м, 250 В 16 А или 4 м 250 В 32А) | 1 |
| 5 | Провод заземления (4±0,1) м, сечение 4 мм2 | 2 |
| 6 | Вставка плавкая 15 А | 2 |
| 7 | Вилка разъема для подключения сигнальных цепей | 1 |
| 8 | Паспорт | 1 |
| 9 | Руководство по эксплуатации | 1 |
