Трассотечеискатель Успех ТПТ-529КАЗ

Описание ТПГ 529каз:

Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.

Рекомендуемые области применения ТПГ 529каз:

• Теплосети
• Сети водоснабжения
• Газораспределительные сети
• Геодезия

Назначение ТПГ 529каз:

• Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
• Поиск и трассировки неметаллических трубопроводов методом «Зонд».
• Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
• Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
• Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследования участков местности перед проведением земляных работ.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Особенности ТПГ 529каз:

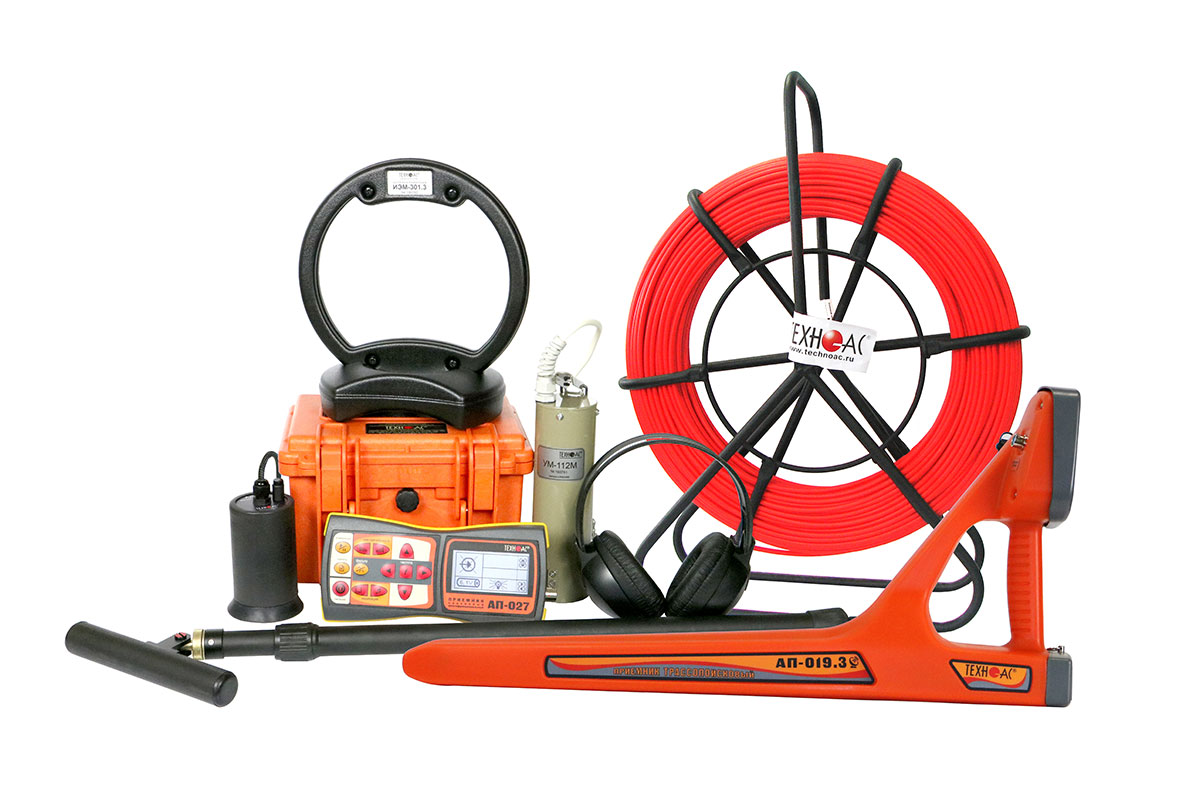

Трассотечеискатель "Успех ТПТ-529КАЗ" – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

1. Акустический метод трассировки коммуникаций

При акустическом методе трассировки используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

2. Метод «Зонд» с использованием внутритрубного генератора

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется автономный внутритрубный генератор с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.

3. Активный электромагнитный метод поиска

При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

4. Пассивный электромагнитный метод поиска

При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).

5. Акустический метод поиска утечек в трубопроводах

Поиск производится с использованием комплекта акустического датчика АД-227 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.

Технические характеристики ТПГ 529каз:

Генератор "АГ-144.1"
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512/1024/8192
Частоты следования ударов нч / сч / вч	0,5/1/2
Режимы генерации	«SIN» «непрерыв» «SIN» «»  «SIN» «3част»  «УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	220 330 140
Выходная мощность, Вт
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	От 7,5 до 120 От 45 до 180  От 18 до 72
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Источники питания	Встроенный акк.комплект Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	минус 30…+45ºС
Класс климатической защиты	IP54
