Мультиметры цифровые CMM-11 разработаны для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянного тока, электрической емкости, частоты переменного тока и температуры c помощью преобразователей термоэлектрических (термопар).
Мультиметры CMM-11 представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели мультиметров расположены однополюсные гнезда для подключения соединительных проводов; сегментированный ЖК дисплей или цветной графический ЖК дисплей; круговой переключатель режимов; клавиши включения дополнительных функций.
Мультиметры CMM-11 имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического выбора диапазона измерений, проверки целостности цепи и проверки диодов, регистрации данных.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображением результатов на жидкокристаллическом дисплее.
| Диапазон | Разрешение | Погрешность | |
| Напряжение постоянного тока (DC) | |||
| 400,0 мВ | 0,1 мВ | ± (1,0% и.в. + 8 е.м.р.) | |
| 4,000 В | 0,001 В | ± (1,0% и.в. + 3 е.м.р.) | |
| 40,00 В | 0,01 В | ||
| 400,0 В | 0,1 В | ||
| 600 В | 1 В | ± (1,2% и.в. + 3 е.м.р.) | |
| Входное сопротивление 10 МОм | |||
| Напряжение переменного тока True RMS (AC) | |||
| 4,000 В | 0,001 В | ± (1,0% и.в. + 5 е.м.р.) | |
| 40,00 В | 0,01 В | ||
| 400,0 В | 0,1 В | ||
| 600 В | 1 В | ± (1,2% и.в. + 5 е.м.р.) | |
| Частотный диапазон от 50 до 60 Гц Входное сопротивление 10 МОм | |||
| Постоянный ток (DC) | |||
| 400,0 мкA | 0,1 мкA | ± (2,0% и.в. + 5 е.м.р.) | |
| 4000 мкA | 1 мкA | ± (2,5% и.в. + 5 е.м.р.) | |
| 40,00 мA | 0,01 мA | ||
| 400,0 мA | 0,1 мA | ||
| 10 A | 0,01 A | ± (3,0% и.в. + 7 е.м.р.) | |
| Переменный ток True RMS (AC) | |||
| 400,0 мкA | 0,1 мкA | ± (2,0% и.в. + 5 е.м.р.) | |
| 4000 мкA | 1 мкA | ± (2,5% и.в. + 5 е.м.р.) | |
| 40,00 мA | 0,01 мA | ||
| 400,0 мA | 0,1 мA | ||
| 10,000A | 0,01A | ± (3,0% и.в. + 7 е.м.р.) | |
| Частотный диапазон от 50…60 Гц | |||
| Сопротивление | |||
| 400,0 Ом | 0,1 Ом | ± (1,0 % и.в. + 4 е.м.р.) | |
| 4,000 кОм | 0,001 кОм | ± (1,5 % и.в. + 5 е.м.р.) | |
| 40,00 кОм | 0,01 кОм | ||
| 400,0 кОм | 0,1 кОм | ||
| 4,000 МОм | 0,001 МОм | ||
| 40,00 МОм | 0,01 МОм | ± (2,0 % и.в. + 10 е.м.р.) | |
| Емкость | |||
| 40,00 нФ | 0,01 нФ | ± (5,0 % и.в. + 35 е.м.р.) | |
| 400,0 нФ | 0,1 нФ | ± (3,0 % и.в. + 5 е.м.р.) | |
| 4,000 мкФ | 0,001 мкФ | ||
| 40,00 мкФ | 0,01 мкФ | ||
| 400,0 мкФ | 0,1 мкФ | ± (4,0% и.в. + 5 е.м.р.) | |
| 4000 мкФ | 1 мкФ | ± (5,0 % и.в. + 5 е.м.р.) | |
| Частота | |||
| 4,000 Гц | 0,001 Гц | ± (1,0 % и. в. + 5 е.м.р.) | |
| 40,00 Гц | 0,01 Гц | ||
| 400,0 Гц | 0,1 Гц | ||
| 4,000 кГц | 0,001 кГц | ||
| 40,00 кГц | 0,01 кГц | ||
| 100,0 кГц | 0,1 кГц | ||
| Параметр | Значение | ||
| Общие характеристики | |||
| Питание измерителя | Элемент питания LR03 (ААА) – 2 штуки; элемент питания HR03 (ААА) – 2 штуки | ||
| Категория электробезопасности | CAT III/600В | ||
| Диапазон рабочих температур | 5…40 °C при относительной влажности менее 80 %; | ||
| Диапазон температур при хранении | -20…60 °C при относительной влажности менее 80 % | ||
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014; ГОСТ IEC 61557-1-2005 | ||
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP65 | ||
| Нормальные условия для поверки | Температура окружающей среды | 23 ± 2 °C | |
| Влажность | 40…60 % | ||
| Размеры | 121 x 67 x 45 мм | ||
| Масса (без элементов питания) | Не более 206 г | ||
| Дисплей | ЖКИ с подсветкой, 4-х цифровой с индикацией функции | ||
| Высота над уровнем моря | ˂ 2000 м | ||
| Тестирование диодов | I = 0,3 мA, U0 ˂ 3,3 В DC | ||
| Целостность цепи | I < 0,5 мA, звуковая индикация R < 50 Ом | ||
| Индикация превышения диапазона | OL символ | ||
| Сигнализация разряда батареи | Символ | ||
| Входное сопротивление | 10 MОм (AC/DC) | ||
| Частота измерений | 2 измерения в секунду | ||
| Предохранитель | режим mA, µA: 0,5A/600V керамический FAST; режим A: 10A/600V керамический FAST | ||
| Время до автоматического выключения | 15 минут | ||
| Соответствие требованиям ГОСТ | ГОСТ IEC 61010-1-2014; ГОСТ IEC 61010-2-032-2014 | ||
| Сокращение «и.в.» при определении основной погрешности, означает измеренная величина. Сокращение «е.м.р.» означает - единица младшего разряда. | |||
| № | Наименование | Описание | Фото | Количество | Индекс |

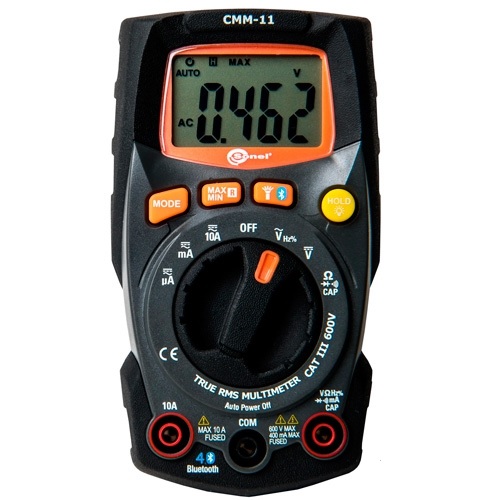

| 1 | Мультиметр цифровой CMM-11 | Мультиметры цифровые CMM-11 предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянного тока, электрической емкости, частоты переменного тока и температуры c помощью преобразователей термоэлектрических (термопар). |  | 1 | WMRUCMM11 |
| 2 | Комплект измерительных проводов CMP (CAT IV, S) | Комплект измерительных проводов для приборов серии CMP. |  | 1 | WAPRZCMM1 |
| 3 | Элемент питания алкалиновый 1,5 В типа LR03 | Элемент питания алкалиновый 1,5 В типа LR03 | 2 | - | |
| 4 | Руководство по эксплуатации | 1 | - | ||
| 5 | Паспорт | 1 | - |
