Назначение клещей электроизмерительных CMP-2000:

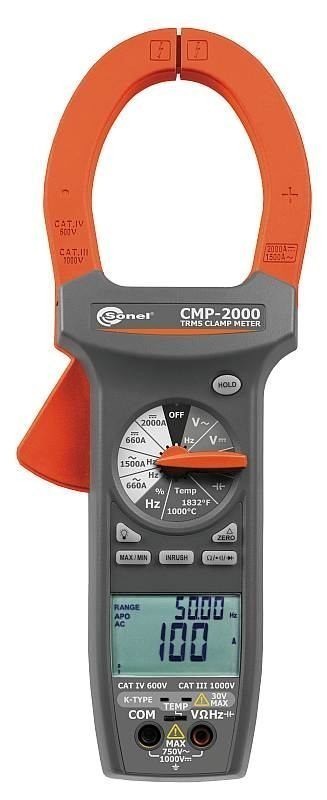

Клещи электроизмерительные CMP-2000 разработанны для измерения основных электрических величин.
Клещи электроизмерительные CMP-2000 отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата - до 57 мм - провод, 70x18 мм - шинопровод.
Особенности клещей электроизмерительных CMP-2000:
Технические характеристики клещей электроизмерительных CMP-2000
| Диапазон | Разрешение | Основная погрешность |
| Измерение постоянного тока | ||
| 660,0 A | 0,1 А | ± (2,0% и. в. + 10 е. м. р.) для 50...60 Гц |
| 1000 А | 1 А | ± (2,5% и.в. + 10 е. м. р.) для 50...60 Гц |
| 2000 А | 1 А | Не нормирована |
| Защита от перегрузки: 2000A постоянного тока максимально 60 секунд | ||
| Измерение переменного тока True RMS | ||
| 660,0 A | 0,1 А | ± (2,5% и. в. + 8 е. м. р.) |
| 1000 А | 1 А | ± (2,8% и. в. + 8 е. м. р.) |
| 1500 А | 1 А | Не нормирована |
| Коэффициент амплитуды: ≤3 | ||
| Спецификация True RMS от 5% до 100% диапазона | ||
| Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ± (0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе | ||
| Минимальный диапазон входного тока: >500 е.м.р. | ||
| Защита от перегрузки: 1500A переменного тока. | ||
| Измерение напряжения постоянного тока | ||
| 6,600 В | 0,001 В | ± (0,5% и.в.+ 2 е.м.р) |
| 66,00 В | 0,01 В | |
| 660,0 В | 0,1 В | |
| 1000 В | 1 В | |
| Измерение напряжения переменного тока True RMS | ||
| 6,600 В | 0,001 В | ±(1,5% и. в. + 8 е. м. р.) для 50...500 Гц |
| 66,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 750 В | 1 В | |
| Коэффициент амплитуды: ≤3/ | ||
| Спецификация True RMS от 5% до 100% диапазона. | ||
| Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ±(0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе. | ||
| Минимальный диапазон входного тока: >500 е.м.р. | ||
| Защита от перегрузки: 1000В постоянного тока или 750В переменного тока rms. | ||
| Измерение сопротивления | ||
| 660,0 Ом | 0,1 Ом | ± (1% и. в. + 5 е.м.р.) |
| 6,600 кОм | 0,001 кОм | |
| 66,00 кОм | 0,01 кОм | |
| 660,0 кОм | 0,1 кОм | |
| 6,600 МОм | 0,001 МОм | ± (2,0% и. в. + 5 е.м.р.) |
| 66,00 МОм | 0,01 МОм | ± (3,5 % и. в. + 5 е.м.р.) |
| Защита от перегрузки: 600 В RMS постоянного или переменного тока. | ||
| Тестирование целостности цепи | ||
| 2 В | 1 мВ | ± (1,5% и.в. + 5 е.м.р.) |
| Ток измерения: 0,8 мА | ||
| Напряжение разомкнутой цени: 3,2 В постоянного тока | ||
| Время реакции: около 100 мс | ||
| Диапазон: 660 Ом | ||
| Звуковой сигнал: менее 30 Ом | ||
| Измерение емкости | ||
| 6,600 нФ | 0,001 нФ | ± (3% и. в. + 30 е.м.р.) |
| 66,00 нФ | 0,01 нФ | ± (3% и. в. + 10 е.м.р.) |
| 660,0 нФ | 0,1 нФ | ± (3% и. в. + 30 е.м.р.) |
| 6,600 мкФ | 0,001 мкФ | ± (3% и. в. + 10 е.м.р.) |
| 66,00 мкФ | 0,01 мкФ | |
| 660,0 мкФ | 0,1 мкФ | |
| 6,600 мФ | 0,001 нФ | ± (5% и. в. + 10 е.м.р.) |
| Защита от перегрузки: 600 В RMS постоянного или переменного тока. | ||
| Измерение частоты | ||
| 66,00 Гц | 0,01 Гц | ± (0,1% и. в. + 5 е.м.р.) |
| 660,0 Гц | 0,1 Гц | |
| 6,600 кГц | 0,001 кГц | |
| 66,00 кГц | 0,01 кГц | |
| 660,0 кГц | 0,1 кГц | |
| 1,000 МГц | 0,001 МГц | |
| Минимальный диапазон входного сигнала: >10Гц. | ||
| Минимальная ширина импульса: >1мкс. | ||
| Границы коэффициента заполнения импульса: >30% и <70%. | ||
| Защита от перегрузки: 600 В RMS постоянного или переменного. | ||
| Коэффициент заполнения | ||
| 5...95% | 0,1% | ± (2,0% и.в. + 10 е.м.р) |
| Длительность импульса > 10 мкс | ||
| Диапазон частот: от 5% до 95% (от 40Гц до 20кГц). | ||
| Защита от перегрузки: 600 В RMS постоянного или переменного. | ||
| Измерение температуры | ||
| 0…400°C | 1°C | ±(1% и.в. + 2°C) |
| -20…0,0°С, 400…1000°С | ±(2% и.в. + 3°C) | |
| Термопара тип К. Погрешность термопары не учитывается. | ||
| Защита от перегрузки: 60В постоянного тока или 30В переменного тока RMS. | ||
| Дополнительные технические характеристики | ||
| Параметр | Значение | |
| Дисплей | индикация 6600, аналоговая линейка, состоящая из 66 сегментов | |
| Полярность | Автоматическая, (-) указывает на отрицательную полярность | |
| Обозначение значения за пределами диапазона измерения | (OL) или (-OL) | |
| Обновление отображения измерений | 2,8x/сек, 28x/сек, аналоговая линейка | |
| Степень защиты корпуса | IP20 | |
| Условия работы | 0°C до 50°C при относительной влажности <70% | |
| Условия хранения | -20°C до 60°C при относительной влажности <80% | |
| Максимальная рабочая высота | 2000 м | |
| Температурный коэффициент | 0,1 x (заданная точность)/°C (<18°C или >28°C) | |
| Автоматическое выключение питания | 30 минут | |
| Питание | 9В батарейка типа 6LR61 | |
| Максимальный диаметр обхвата | 57мм - провод, 70 x 18мм - шинопровод | |
| Размеры | 281 x 108 x 53 мм | |
| Масса | около 570 г (с элементами питания) | |
| № | Наименование | Описание | Количество | Индекс |
| 1 | Клещи электроизмерительные CMP-2000 | CMP-2000 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. | 1 | WMRUCMP2000 |
| 2 | Комплект измерительных проводов CMP/СММ (CAT IV, S) | Комплект измерительных проводов для приборов серии CMP. | 1 | WAPRZCMM1 |
| 3 | Термопара | Термопара тип К. | 1 | WASONTEMK |
| 4 | Футляр | Предназначен для упаковки и транспортировки прибора. | 1 | # |
