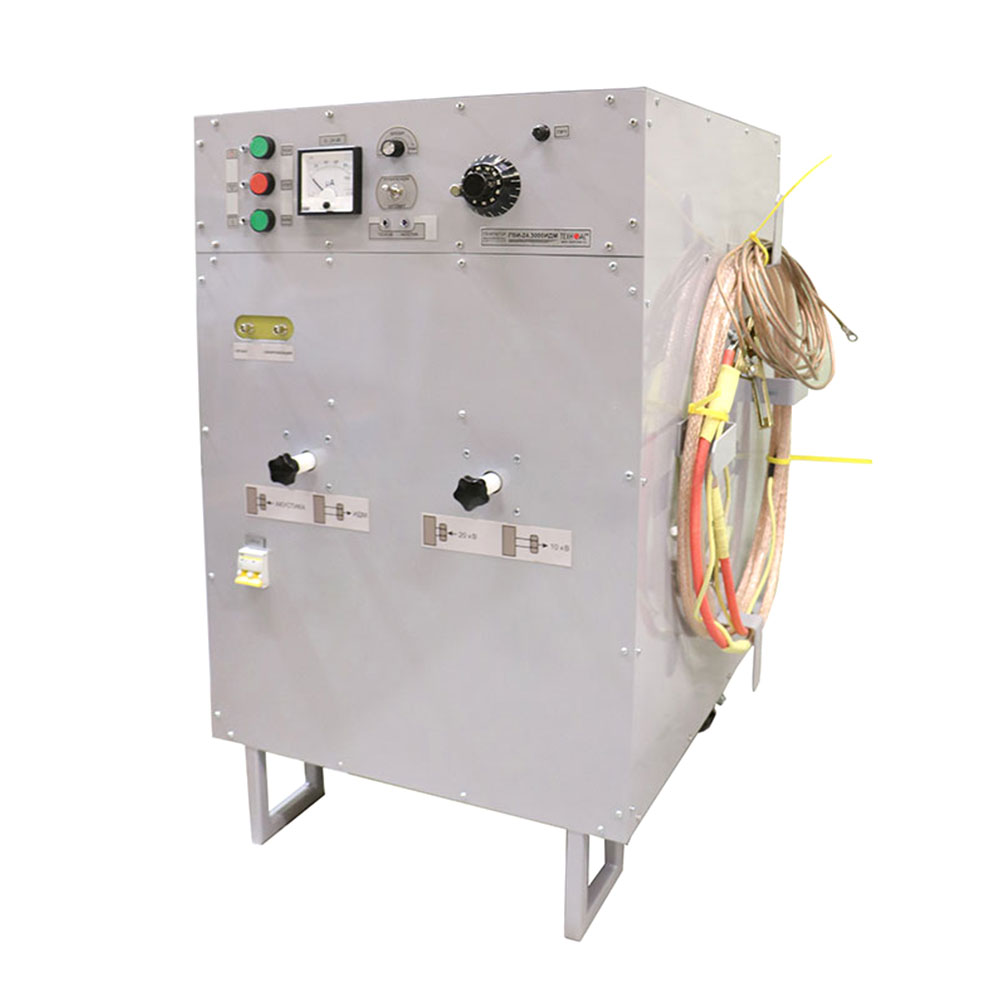

ГВИ-24.3000ИДМ генератор высоковольтный импульсный

ГВИ-24.3000ИДМ  генератор высоковольтный импульсный
Артикул: 321101
Бренд: ТЕХНО АС
Артикул производителя: 00-00019291
Цена:
798 120 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

Описание генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.

Технические характеристики генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

Параметр Значение
Напряжение питания 220 В ± 10%, 50 Гц
Максимальный ток, потребляемый из сети, А 10
Максимальное напряжение импульса, В Ступень 1: 0...9500±500
Ступень 2: 0...19000±1000
Максимальная энергия импульса на каждой ступени, Дж 2880
Регулирование напряжения импульса Плавное
Регулировка периода импульса, с 3...15
Определение расстояния до места повреждения кабеля импульсно-дуговым методом Совместно с рефлектометром, поддерживающим данную функцию
(Рейс-305Рейс-405, TDR-107, TDR-109 и другие)
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
- температура окружающей среды
- относительная влажность
- атмосферное давление


от +1°С до +35°С;
не более 80% при +35°С;
от 630 до 830 мм.рт.ст.
Масса силового блока, кг, не более 130

Комплект поставки ГВИ-24.3000ИДМ

Наименование Количество
1 Силовой блок со встроенными органами управления 1
2 Провод заземления 1
3 Высоковольтный кабель 1
4 Руководство по эксплуатации 1
