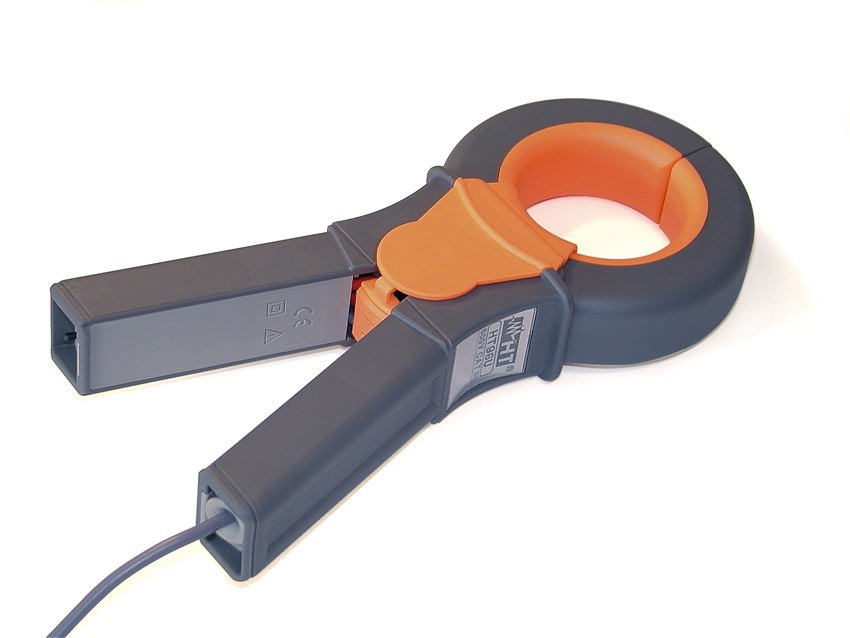

HT96U — токовые клещи для измерения токов утечки

HT96U — токовые клещи для измерения токов утечки
Артикул: 841017
Модель: HT96U
Гарантия: 36 мес.
Бренд: АКИП
Цена:
71 232 Р
Доступен для заказа
Добавить к сравнению

Токовые клещи для измерения токов утечки ; разрешение 1 мВ, 3 диапазона : 0,01...1А, 1...100А, 100...1000А; погрешность базовая 0,2%; U вых 1 В; макс. диаметр 54мм, масса 570 гр.

ПараметрЗначение
Пределы измерения тока1 А, 100 A, 1000 A
Диапазон измерений0,001 A … 1,2 А / 0,1 … 120 A / 1 A …1200 A
Коэфф. трансформации1 мВ/мA; 10 мВ/А; 1 мВ/A
Выходной уровень1 В
Погрешность0,5 % и 1 %
Макс. ошибка позиционирования2 % (изм. значения)
Мин. внутренняя нагрузка1 А - 3000 Ом; 100 А - 15 Ом; 1000 А – 1,5 Ом
Мин. внешняя нагрузках100 от значения внутренней
Погрешность1% для f= 2 кГц при протекании тока 100A
Диапазон частоты тока40 … 10 000 Гц
Диэлектрическая стойкость5,5 кВ/ 50 Гц в течении 1 минуты
Температурный диапазон-10 ... +50 °C
Защита от перегрузкикатегория III 600V
Раскрытие механизма клещейохват кабеля 54 мм
охват шины 35х35 мм или 50х12 мм
Габариты105 x 225 x 31 мм
Вес720 г

Таблица погрешностей токовых клещей HT96U

Предел 1А1...100 мА100...500 мА500 мА...1,2 А
Точность в % от выходного уровня (сигнала)±(3 % + 0,5 мВ)±(2 % + 1 мВ)±(1 % + 1 мВ)
Вносимый сдвиг фаз-< 10 градусов
Предел 100А100 мА...1 А1...10 А10...120 А
Точность в % от выходного уровня (сигнала)±(1 % + 1 мВ)±(0,5 % + 0,5 мВ)±0,5 %
Вносимый сдвиг фаз-2 градуса1 градус
Предел 1000А1...10 А10...100 А100...1200 А
Точность в % от выходного уровня (сигнала)±(1 % + 0,5 мВ)±(0,5 % + 1 мВ)± 0,5 %
Вносимый сдвиг фаз-1,5 градуса1 градус
