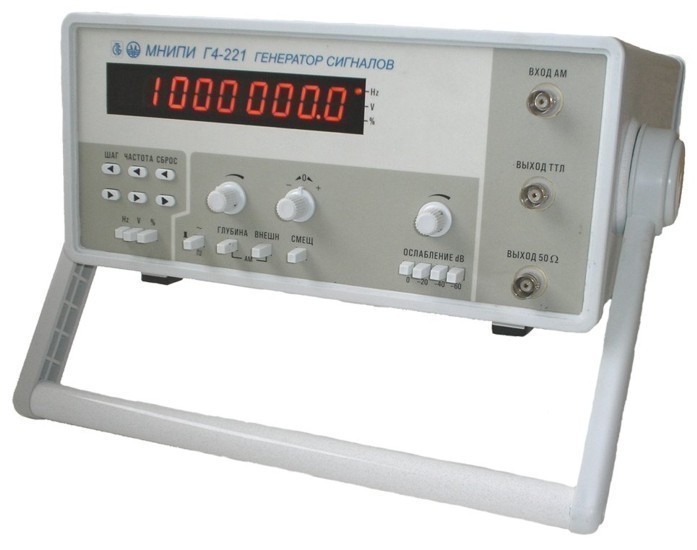

Г4-221/1 — генератор сигналов высокочастотный
Модель: Г4-221/1
Гарантия: 24 месяца
Госреестр РФ: 33410-14
Межповерочный интервал: 12 месяцев
Бренд: МНИПИ
Генератор сигналов высокочастотный Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Параметр | Значение |
Формы выходных сигналов | Синус, прямоугольник, синхровыход (ТТЛ уровень) |
Диапазон частот: немодулированных синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ |
10-1 - 1,7·107 Гц 5·104 - 1,7·107 Гц 10-1 - 106 Гц |
Дискретность установки частоты | 0,1 Гц |
Ослабление: плавное ступенчатое |
≥ 40 дБ -20, -40, -60 дБ |
Сигнал синусоидальной формы | |
Коэффициент гармоник | ≤ 0,5% (10 Гц - 120 кГц) |
Амплитуда | 5 В (нагрузка 500 Ом) 10 В (без нагрузки) |
Сигнал прямоугольной формы | |
Амплитуда | 14 В (размах сигнала, нагрузка 50 Ом) 28 В (без нагрузки) |
Погрешность установки амплитуды | ± 0,5 В |
Синхровыход (ТТЛ уровень) | |
Значение напряжения: высокого уровня низкого уровня |
≥ 2,4 В ≤ 0,4 В |
Время перехода "1" → "0" и "0" → "1" | ≤ 100 нс |
Амплитудная модуляция | |
Частота модулирующего сигнала: внутренний внешний |
1000± 10% Гц 50 Гц – 10 кГц |
Коэффициент АМ | 0 - 90% |
Погрешность установки АМ | ± 10% |
Общие характеристики | |
Питание | (220±22) В, (50±0,5) Гц |
Потребляемая мощность | 40 В · А |
Габаритные размеры | 147х306х340 мм |
Масса | 5 кг |
Условия эксплуатации: Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
Сигналы повышенной амплитуды | |
Формы выходных сигналов | Синус, прямоугольник |
Диапазон частот: | 10-1 - 106 Гц |
Амплитуда: прямоугольный сигнал синусоидальный сигнал |
40 В (размах 80 В, нагрузка 1 кОм) 30 В (нагрузка 1 кОм) |
